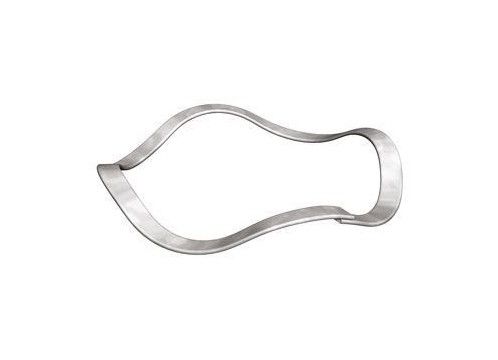

Vlnovkové pružiny Rotor Clip

Jsme prvním oficiálním distributorem firmy Rotor Clip v ČR! Jako jediní zajišťujeme kompletní dodávku vlnovkových pružin a pojistných kroužků Rotor Clip a to jako oficiální distributor v rámci programu Rotor Express partner.

Výhody vlnovkových pružin

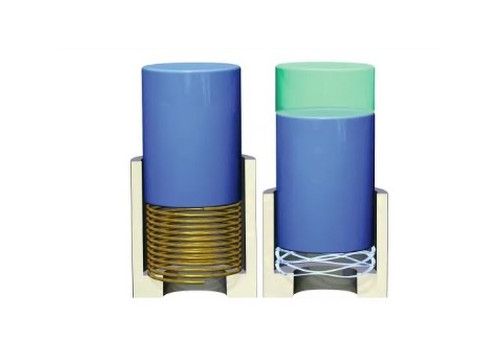

• až o 50% menší výška pružiny

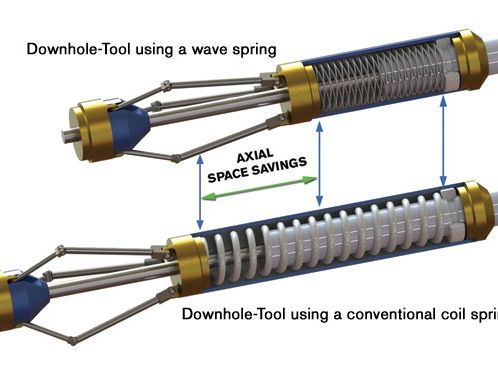

• úspora axiálního i radiálního prostoru
• stejná nebo větší síla zatížení
• výpočty pružin pomocí počítače
• standartní pružiny skladem v České republice

Typy vlnovkových pružin

Jednoduché vlnovkové pružiny

• Provedení s mezerou a překrytím.
• Nabídka s mnoha počty vlnovek a s různými tloušťkami materiálu.
• Navržené pro široký rozsah průměrů otvorů a hřídelí.

Ideální pro:

• Úzké radiální stěny.
• Méně náročné aplikace.
• Zatížení s mírným tlakem.
• Aplikace s malou vůlí.
• Aplikace s kuličkovými nebo válečkovými ložisky.

MST – Jednoduché provedení, metrické rozměry (Single Turn, Metric)
Ideální pro způsoby použití s malým průhybem při malé až středně velké síle. Nabídka s mnoha počty vlnovek a v různých tloušťkách materiálu. Určeny pro širokou řadu průměrů otvorů a hřídelí. Určeny pro několik standardních průměrů ložisek.

SST – Jednoduché provedení, palcové rozměry (Single Turn, Inch)

NST – Jednoduché úzké provedení, palcové rozměry (Single Turn, Narrow, Inch)
Ideální pro aplikace s malým průhybem v místech s omezeným prostorem.

SRT – Jednoduché úzké provedení s kulatým drátem, palcové rozměry (Single Turn, Round Wire, Inch)
Ideální použití pro vysoké zátěže, nízký průhyb, nákladově efektivní alternativa k talířovým pružinám.

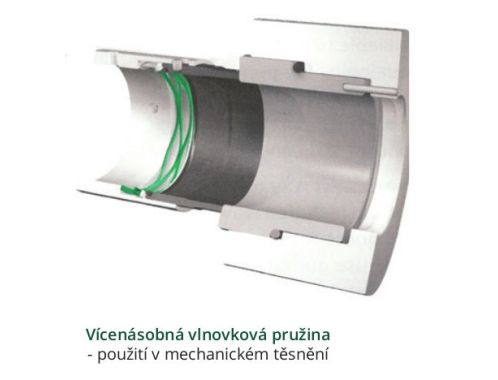

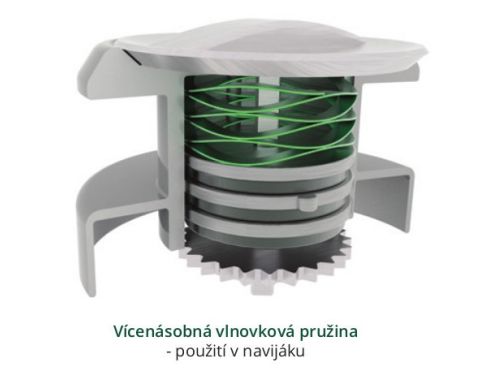

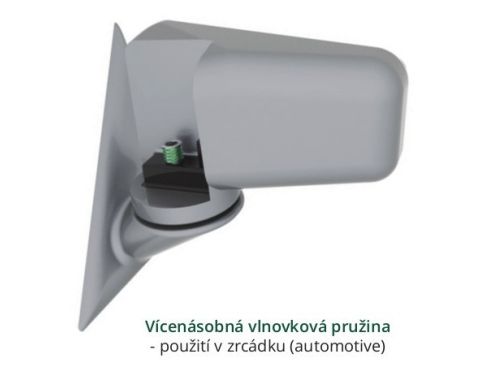

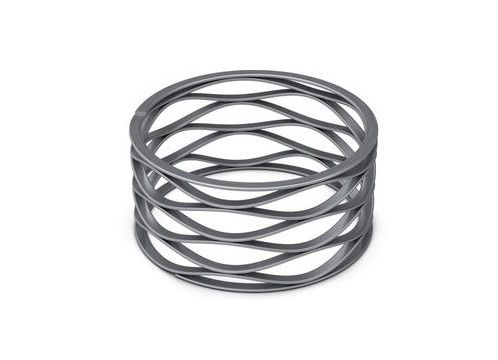

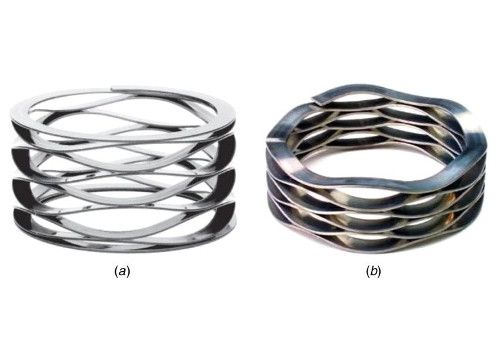

Vícenásobné vlnovkové pružiny

• Kompaktní velikost.
• Zaujímají 1/3 až ½ axiálního prostoru.
• Široký rozsah zatížení, průhybů a průměrů.

Ideální pro:

• Střední a velmi náročné aplikace.
• Schopnost zachycovat zatížení s vysokým tlakem.
• Řady lehkých a středních ložisek: dvouřadé, zúžené v závislosti na verzi kroužku.

MWL – Vícenásobné provedení, metrické rozměry, lehké (Multi Turn, Metric, Light)

MWM – Vícenásobné provedení, metrické rozměry, střední (Multi Turn, Metric, Medium)

MWR – Vícenásobné provedení, metrické rozměry, těžké (Multi Turn, Metric, Heavy)

WSL – Vícenásobné provedení, palcové rozměry, lehké (Multi Turn, Inch, Light)

WSM – Vícenásobné provedení, palcové rozměry, střední (Multi Turn, Inch, Medium)

WSR – Vícenásobné provedení, palcové rozměry, těžké (Multi Turn, Inch, Heavy)

Převodník

Materiál

Každý způsob použití nabízí pro vlnovkovou pružinu z plochého drátu odlišné provozní podmínky. Volba správného materiálu závisí na provozní teplotě, kontaktu s prostředími vyvolávající korozi a na požadovaném počtu cyklů zatížení. Technici firmy Rotor Clip vám pomohou najít ten správný materiál pro vaši aplikaci. Přehled používaných materiálů:

Třídy standardního materiálu

Uhlíková ocel SAE 1070-1090 (1, 1231 – 1,1273)
- Tento předtvrzený materiál je standardním materiálem pro vlnovkové pružiny.
- Méně nákladná alternativa k nerezové oceli.

Nerezová ocel 17-7 (1.4568 – X7CrNiAl17-7)
- Používá se pro aplikace s menším napětím a namáháním.
- Dokáže odolávat mnohem vyšším teplotám než SEA 1070-1090 a neztrácí své pružné vlastnosti.
- Vyšší odolnost vůči korozi než SEA 1070-1090.

Třídy speciálního materiálu

- Nerezová ocel AISI 302 (č. materiálu DIN: 1.4319)
- Nerezová ocel AISI 316 (č. materiálu DIN: 1.4401)
- A286 (č. materiálu DIN: 1.4980)
- Inconel X-750 (č. materiálu DIN: 2.4669)
- Elgiloy (č. materiálu DIN: 2.4711)
- Hastelloy C276 (č. materiálu DIN: 2.4819)
- Berylliová měď (č. materiálu DIN: 2.1247)
- Fosforový bronz (č. materiálu DIN: 2.1030)

Proč zvolit vlnovkové pružiny od ROTOR CLIP

• Nejširší nabídka vlnovkových pružin na světě.
• Rotor Clip nabízí i větší rozměry výrobků než většina ostatních výrobců.
• Jedná se o americko-české výrobky vysoké kvality.
• Rotor Clip nabízí vlnovkové pružiny i v palcových rozměrech.
• Výrobky jsou certifikovány dle IATF 16949, ISO 9001, ISO 14001 & AS 9100.
• Rotor Clip pravidelně provádí zpětnou kontrolu a řeší problémy prostřednictvím nápravných a preventivních opatření. To vše pomáhá v úsilí stát se světovým dodavatelem na trhu a centrem výzkumu a vývoje v oblasti návrhu, výroby a balení svých výrobků
